CentOS下L2TP VPN客户端的安装配置2019-04-28

http://www.zfsphp.com/44.html

本文为在Linux下搭建VPN客户端，协议使用L2TP，系统环境为CentOS 7，步骤如下：

1. 安装客户端软件xl2tpd，ppp

[root@iZ23v2l73xvZ ~]# yum install -y xl2tpd ppp

2. 配置xl2tpd

编辑 /etc/xl2tpd/xl2tpd.conf 文件，内容如下：

[lac bjvpn]
name = sun
lns = 60.191.127.190
pppoptfile = /etc/ppp/peers/bjvpn.l2tpd
ppp debug = no

参数说明：

bjvpn 连接名称，后面控制连接时需要

name vpn帐号的用名户，由vpn服务器分配

lns vpn服务器ip地址

pppoptfile 连接选项

3. 配置连接选项

编辑 /etc/ppp/peers/bjvpn.l2tpd 文件，内容如下：

remotename bjvpn
user "sun"
password "pass"
unit 0
nodeflate
nobsdcomp
noauth
persist
nopcomp
noaccomp
maxfail 5
debug

参数说明：

remotename vpn名称

user vpn帐号用户名

password vpn帐号密码

4 启动

在命令行依次输入如下命令：

[root@iZ23v2l73xvZ ~]# xl2tpd
[root@iZ23v2l73xvZ ~]# echo 'c bjvpn' >/var/run/xl2tpd/l2tp-control

查看 /var/log/messages 中是否有异常。

如果一切正常，使用ifconfig查看ppp0是否已经启动。

[root@iZ23v2l73xvZ ~]# ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
    inet 10.252.140.34 netmask 255.255.248.0 broadcast 10.252.143.255
    ether 00:16:3e:00:48:04 txqueuelen 1000 (Ethernet)
    RX packets 6272894717 bytes 450830441559 (419.8 GiB)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 4751780943 bytes 17514808533925 (15.9 TiB)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
    inet 121.40.67.66 netmask 255.255.252.0 broadcast 121.40.67.255
    ether 00:16:3e:00:24:94 txqueuelen 1000 (Ethernet)
    RX packets 8059796 bytes 1101212197 (1.0 GiB)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 5073542 bytes 499312689 (476.1 MiB)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536
    inet 127.0.0.1 netmask 255.0.0.0
    loop txqueuelen 1 (Local Loopback)
    RX packets 31365 bytes 5216182 (4.9 MiB)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 31365 bytes 5216182 (4.9 MiB)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

ppp0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST> mtu 1500
    inet 10.252.140.34 netmask 255.255.255.255 destination 172.30.0.1
    ppp txqueuelen 3 (Point-to-Point Protocol)
    RX packets 18364 bytes 7805002 (7.4 MiB)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 26262 bytes 3489595 (3.3 MiB)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

注意，这时可能还不能直接访问vpn服务端的内部其它网段的主机。如我在vpn服务端的ip为192.168.20.53，但是我要访问192.168.8.0/24 网络的主机。这就需要手动添加路由。比如192.168.19.151，我可以使用下面的命令：

[root@iZ23v2l73xvZ ~]# route add -host 192.168.19.151 dev ppp0

最后使用ping命令查看网络连接效果：

[root@iZ23v2l73xvZ ~]# ping 192.168.19.151
PING 192.168.19.151 (192.168.19.151) 56(84) bytes of data.
64 bytes from 192.168.19.151: icmp_seq=1 ttl=127 time=5.60 ms
64 bytes from 192.168.19.151: icmp_seq=2 ttl=127 time=5.55 ms
64 bytes from 192.168.19.151: icmp_seq=3 ttl=127 time=5.42 ms
64 bytes from 192.168.19.151: icmp_seq=4 ttl=127 time=5.40 ms

client：

 vim /etc/xl2tpd/xl2tpd.conf

 vim /etc/ppp/peers/sywvpn.l2tpd

 #启动客户端

# 启动还没开始拨号。

开始拨号

# 查看client拨号日志

 #查看server端日志

#ifconfig 客户端

 #ping 服务端

#断开拨号

 #查看该文件应该属于数据库过度文件

 快过年了，感觉从去年开始，我们公司就变成了“别人的公司”，基本上提前一星期就放假了，好开心。正好可以利用这一段时间，把前段时间一些疑惑的问题解决下:)

然而挡在面前的一个拦路虎是：很多时候不能愉快的Google或者下载一些包，除非找到好的***方法。然而面对琳(liang)琅(you)满(bu)目(qi)的***工具，到底哪一个才好用呢，本着对自已负责的态度，我认真学了研究了一番，特将这个过程记录下来，供未来自已参考，也可以方便和我有相同需求的童鞋。

首先说说我的基本情况：

本来我一直从某宝上买一款年费***工具，商家就不提了，基本上做这个生意的人都蛮低调的，一般情况下也都价格公道(差不多月均15元左右)，而且服务也好，缺点是和很多人共用***路线，速度很慢，每次用之前得花很多时间找好点的线路。最大的问题是商家提供的工具无法在Linux下使用。经过一番查找，发现很多人都在说买个美国VPS自已架服务器的方案。大概看了下貌似不太难，而且价格尚在可以承受的范围之内，所以就折腾起来。一开始绝对没想到过程会有这么麻烦，花了两三天时间才搞好。

我的需求是，平时办工一般用Win10，开发和学习会用到Linux（这里特指CentOS 7.2 1511），所以我需要在Win10上能够愉快的使用Google，在CentOS上能飞速的下载(能有20k以上就满足了)一个国外服务器上的包。

首先要找合适的VPS，我按照前人的网帖找到了四个比较学用的，分别是bandwagonhost.com(大名鼎鼎的搬瓦工)、www.linode.com(传说中的高富帅)、www.digitalocean.com(请允许我叫它穷矮挫)、www.vultr.com(经济适用男)。顺便提一下，我的网络是江苏电信100M光纤，基本上能满足所有上网的需求。

搬瓦工的好处是便宜，每个月2.99刀，一年19.99刀。按照7块来换算，一年140左右，和某宝上买的工具差不多，甚至还要便宜。管理和维护很方便，而且特意为墙内的人准备了一键SS(SS是什么？请自行百度，这里推荐一个技术站)和一键OpenVPN功能。特点是在Windows上速度马马虎虎，但比某宝上大家公用的快好多。经过半个晚上的折腾在Linux上把OpenVPN的客户端也装了起来，但是速度非常慢，大家只有20k以下，只能说，以前两天下载不了的包，现在半天可以下载下来了。然而好景不常，过了大概不到一个星期，OpenVPN就歇菜了，无论是Windows还是Linux，基本上就连不上了。估计是被嗅到后墙了。所以搬瓦工光荣阵亡。

后来一查才知道，PPTP、OpenVPN之类的工具，基本上也就是这个命运，最好还是采用L2TP/IPsec类型。然而要使用这个类型，一般情况下需要Xen或KVM技术的VPS才可以，不支持OpenVZ，而搬瓦工采用的OpenVZ，所以搬瓦工在接下来也没有什么用武之地了。这里顺便说一下，如果只是单纯的Windows上浏览网页，那我还是推荐使用搬瓦工的SS。

2.99刀基本上没有发挥啥作用，接下来的实验中，找便宜的又怕浪费，所以直接上Linode，网上随便找个优惠码，注册就可以得到官方送的10刀（前提是你必须充值至少5刀）。

本来想在VPS上使用CentOS 7.2 1511实现SS和L2TP/IPsec服务器，然而使用这个脚本之后，发现仅能实现SS，而VPN死活都不可用，无奈只能试试CentOS 6.5，结果比较满意，SS和VPN都可以在Windows上正常使用了，心里虽然不爽，但是想想主要目的就是为了***，6.5就6.5吧。然而接下来的事情不能忍，费尽周折在CentOS上配出来L2TP/IPsec客户端，但是仅能Ping通Google，却没有办法下载！说多了都是泪，就不多说了，我们还是说最终的情况吧。

经过在GitHub上一阵搜索，最后找到一个教程，包含了服务端和客户端完整过程，经过实测能用。这里特将在不同VPS上的过程简要介绍一下：

Linode：

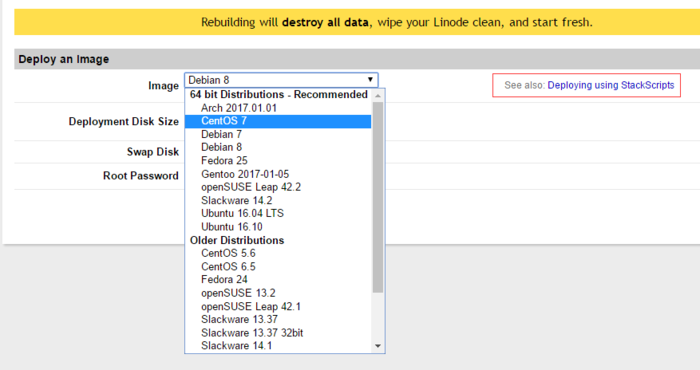

使用官方提供的CentOS7（下图中下接列表中的选项），100%不能工作，要使用下图中红框中的脚本

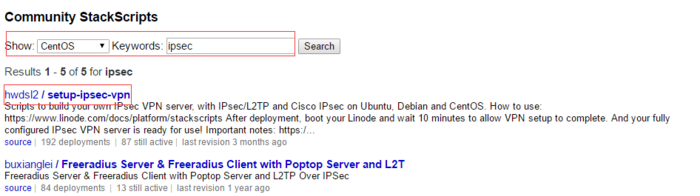

在搜索页面中，使用下图中的下图中的条件，然后选择hwdsl2这一个

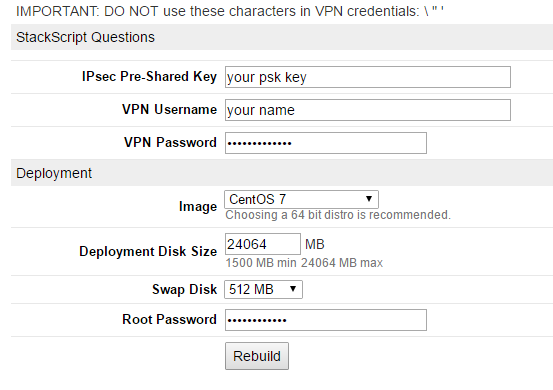

然后使用下面这个页面愉快的安装吧，值得一提的是：在安装好VPS，进入系统后会自动安装L2TP和IPsec服务，所以此时尽量啥也不要动，等10分钟后再动

如果想要看有没有安装好，使用 ipsec status 命名，如果能看到类似下面的情况，说明就安装好了

Vultr:

Vultr网上找到一个20刀的优惠券，但是只有30天有效期，不管那么多了，反正现在只是测试，所以就用PayPal开通一个帐号。

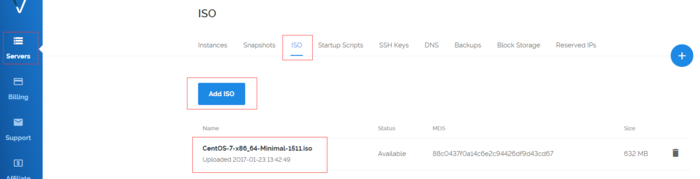

安装过程就没有这么顺利了，首先是Vultr默认的CentOS是1611版本，其次是VPN没问题，然而使用上述的SS脚本之后，SS不工作，觉得还是CentOS版本的问题。于是就换自定义ISO吧，方法如下：

推荐使用这里的ISO地址，因为镜像在国外，Vultr服务器下载起来比较快。

如果是要下载到自已电脑上，那么就使用这个，国内下载速度快。

接下来我们在Vultr VPS上自已手动部署一台CentOS 7.2 1511

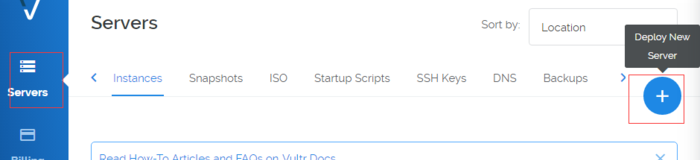

1. 找到Deploy New Instance按钮，然后进入部署页面

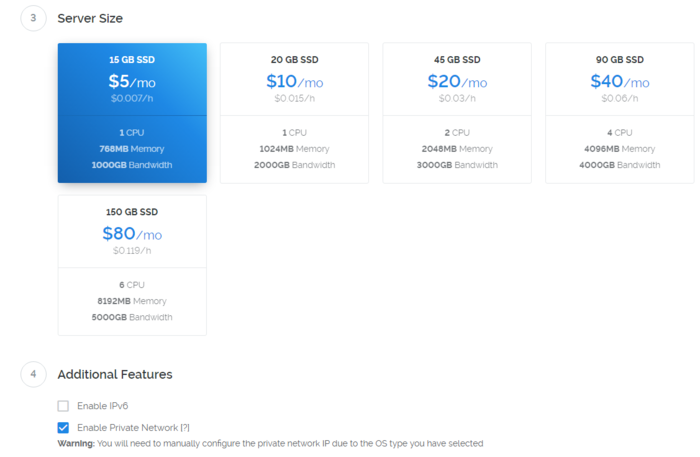

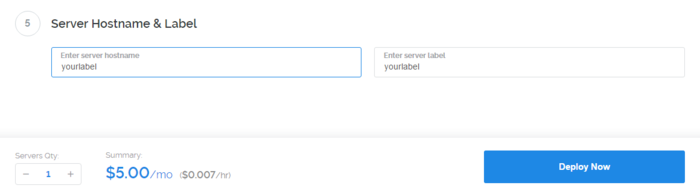

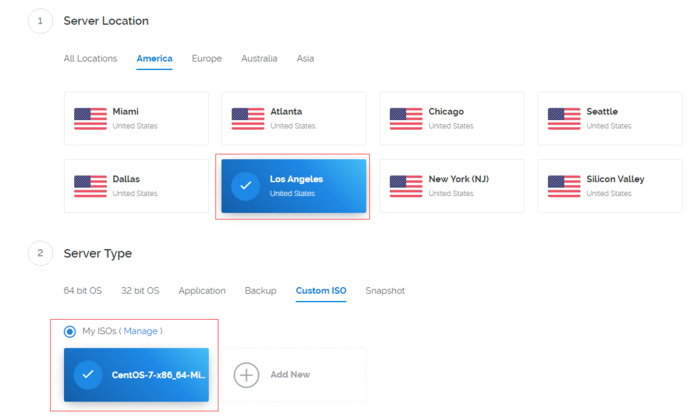

2. 选择实例的参数，建议选择“Los Angeles”机房，Server Size我选择5刀，土豪随意。选好后点击“Deploy Now”开始部署

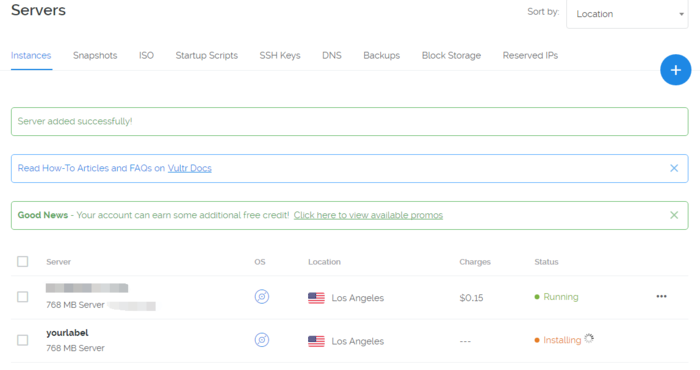

3. 然后就能看到这个界面

稍等片刻，就可以看到状态变为"Running"了

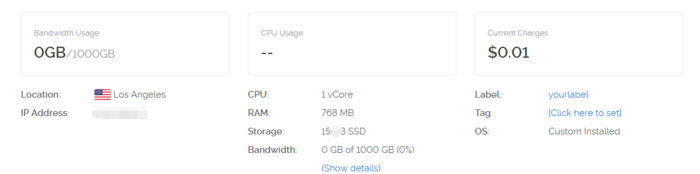

之后点击服务器，进入管理界面

4. 此次在页面右上角找控制台，然而点击进入

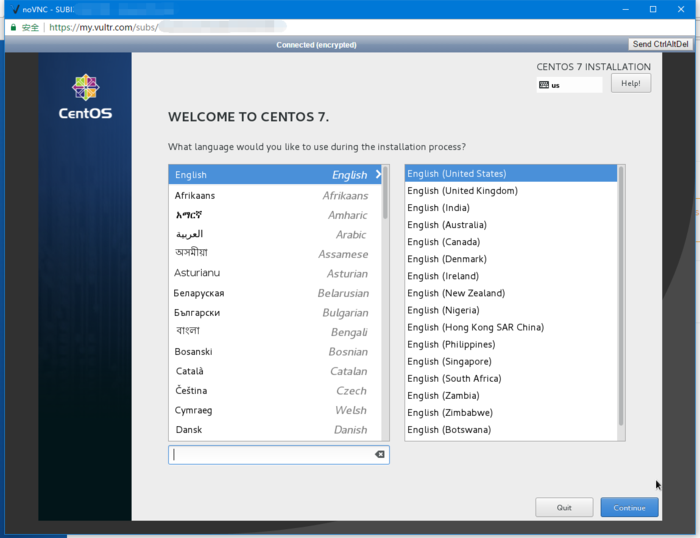

5. 一般情况下你就能看到下面这个界面了，如果一直连不上，那就Reinstall下，然后再试。如果实在连不上，建议找一个临时的***方法，翻出去应该就好了

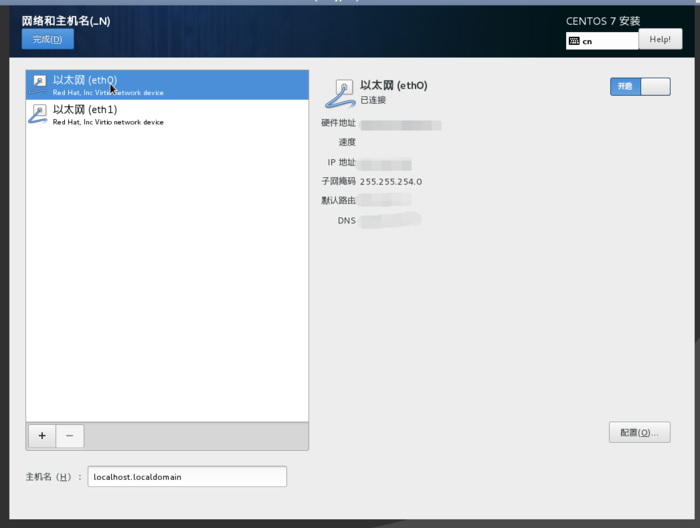

6. 安装过程不多说了，只有一点：记得把网卡打开就行，安装完成后重启

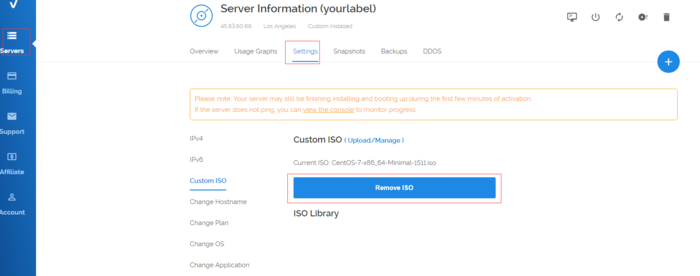

 7. 重启后，一定要把ISO退掉，不然开机又进入光盘启动了。

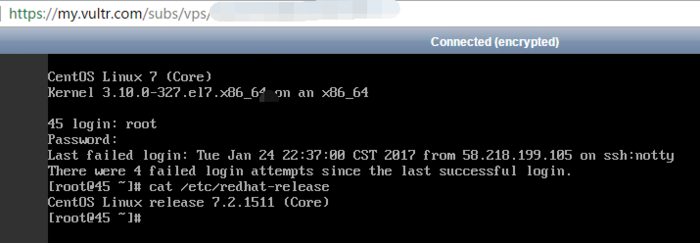

8. 至此，CentOS安装成功，进入Shell

接下来，介绍如何在最小化安装的CentOS 7.2 1511上部署L2TP/IPsec

1. 安装必要的工具

yum install vim net-tools wget unzip -y

2. 下载安装脚本，下载地址是http://files.cnblogs.com/files/think8848/StackScript.zip

wget -O StackScript.zip http://files.cnblogs.com/files/think8848/StackScript.zip

3. 解压文件

unzip StackScript.zip

4. 执行安装文件

chmod +x StackScript

./StackScript

要说Linux有什么好，那就是在768M的内存上，居然还能跑的唰唰的，这要是Windows Server，估计会卡出来翔!

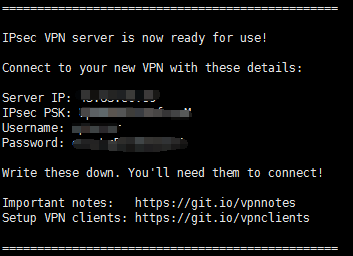

稍等片刻，安装完成

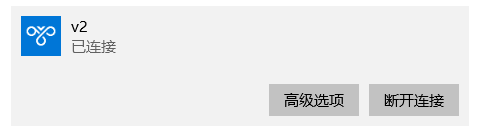

5. 用Windows 10测试一下连接，这里要提前大家，一定要按照教程配置客户端。

6. 然而这个安装脚本是从Linode上拔下来的，PSK、用户名和密码都让人很难受，现在要换成我们自已想要的

a. 先修改PSK，将PSK后面的字符替换掉

vim /etc/ipsec.secrets

b. 修改用户名和密码 ，将用户名和密码修改为自已想要的字符

vim /etc/ppp/chap-secrets

c. 重启IPsec和xl2tpd服务

systemctl restart ipsec xl2tpd

d. 将客户端的PSK、用户名、密码换成新的再连，应该就能上了。

接下来介绍如何在CentOS 7.2 1511客户机上安装L2TP/IPsec客户端

1. 照例安装基本工具

yum install vim net-tools ftp epel-release -y

2. 安装L2TP和IPsec客户端（其实也可以用于服务端，只不过本例中，服务器端使用的是libreswan，而客户端使用的是strongswan)

yum install strongswan xl2tpd -y

3. 配置客户端

a.  /etc/strongswan/ipsec.conf 文件

config setup

conn %default
  ikelifetime=60m
  keylife=20m
  rekeymargin=3m
  keyingtries=1
  keyexchange=ikev1
  authby=secret
  ike=aes128-sha1-modp1024,3des-sha1-modp1024!
  esp=aes128-sha1-modp1024,3des-sha1-modp1024!

conn myvpn
  keyexchange=ikev1
  left=%defaultroute
  auto=add
  authby=secret
  type=transport
  leftprotoport=17/1701
  rightprotoport=17/1701
  right=你服务器的IP

注意，在Windows下面做的配置文件，复制到CentOS中后可能不能用！

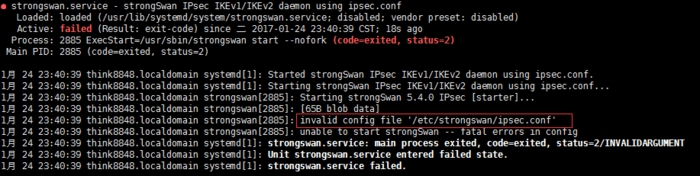

如果你复制了这段代码，然后发现下图这个情况，请使用 vim 打开 vim /etc/strongswan/ipsec.conf 然后ESC后使用 :set ff=unix 修复，最后保存退出，再开启服务就应该可以了。

b.  /etc/strongswan/ipsec.secrets 文件

: PSK "你的PSK"

c.  /etc/xl2tpd/xl2tpd.conf 文件

[lac myvpn]
lns = 你服务器的IP
ppp debug = yes
pppoptfile = /etc/ppp/options.xl2tpd.client
length bit = yes

d.  /etc/ppp/options.xl2tpd.client 文件

ipcp-accept-local
ipcp-accept-remote
refuse-eap
require-chap
noccp
noauth
mtu 1280
mru 1280
noipdefault
defaultroute
usepeerdns
connect-delay 5000
name 你的帐户
password 你的密码

4. 启动客户端

systemctl start strongswan xl2tpd

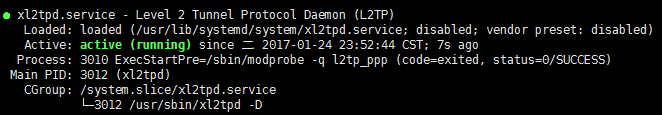

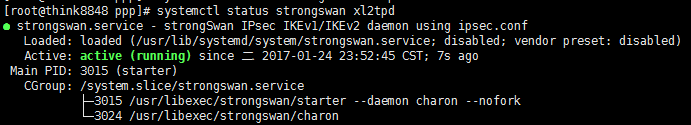

查看客户端状态

systemctl status strongswan xl2tpd

5. 打开通道,successfully总是让人无比欣慰

strongswan up myvpn

6. 创建xl2tpd控制文件

mkdir -p /var/run/xl2tpd
touch /var/run/xl2tpd/l2tp-control

7. 连接

echo "c myvpn" /var/run/xl2tpd/l2tp-control

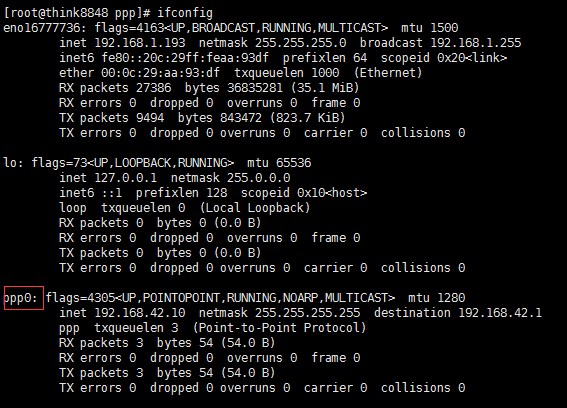

稍等片刻，大概就是3秒，就可以看到已经连上去了（为了看到这个结果，我是折腾了两三天！）

8. 设置路由

route delete default

route add 你服务器的IP gw 你的网关

ip route add default via 192.168.42.1 dev ppp0

9. 验证，如果顺利返回了你服务器的IP，说明已经成功了！

wget -qO- http://ipv4.icanhazip.com; echo

Ping www.google.com结果如下，Ping值略大，白天大概在150左右，半夜不知道为什么会慢了许多。

10.关闭连接

echo "d myvpn" > /var/run/xl2tpd/l2tp-control

strongswan down myvpn

systemctl stop strongswan xl2tpd

route delete default

route delete 你服务器的IP

ip route add default via 你的网关 dev eno16777736

很麻烦是吧，这里有提供两个脚本，实现快速连接和断开

a. 连接(vpnc.sh)

#!/bin/bash

SUDO=''
if [ "$USER" != "root" ]
then
  SUDO='sudo'
fi
$SUDO systemctl start strongswan.service
$SUDO systemctl start xl2tpd.service
sleep 1
$SUDO strongswan up vultr
$SUDO tee /var/run/xl2tpd/l2tp-control > /dev/null <<< "c vultr"
while ! $(ip route | grep -i ppp0 &>/dev/null)
do
 sleep 1
done
ip link | grep -i ppp0
$SUDO route delete default
$SUDO route add 你服务器的IP gw 你的网关
$SUDO ip route add default via 192.168.42.1 dev ppp0

ip route | grep -i ppp0
ip address | grep -i ppp0

#2017年1月25日添加，有效加快PING速度
cat > /etc/resolv.conf <<EOF
nameserver 8.8.8.8
nameserver 8.8.4.4
EOF

wget -qO- http://ipv4.icanhazip.com; echo

n.断开

#!/bin/bash
SUDO=''
if [ "$USER" != "root" ]
then
  SUDO='sudo'
fi
$SUDO ip route del default
$SUDO ip route del 你服务器的IP
$SUDO tee /var/run/xl2tpd/l2tp-control > /dev/null <<< "d vultr"
$SUDO strongswan down vultr
ip link | grep -i ppp0
ip route | grep -i ppp0
$SUDO systemctl stop strongswan.service
$SUDO systemctl stop xl2tpd.service

$SUDO ip route add default via 你的网关 dev eno16777736

OK，没有了后顾之忧，马力开足学(shang)习(wang)吧！

DigitalOcean:

好吧，我为什么要说DigitalOcean是穷矮挫，首先，DigitalOcean的IP被Google封了，也就是说，你注册了这个VPS后，Google默认是上不了的，但是没有Google的***还能叫***吗？虽然网上有如何破解的办法，但是这一点实在让人无法原谅。其次，他家的VPS不提供定制ISO，也就是说，他们提供了什么版本，你就用什么版本，如果你想自已上传一个，没门！最后，Linode是10刀/月，内容2G，Vultr是5刀/月，内存是768M，而DO是5刀/月,内存是512M，So,玩儿蛋去吧...要不要选DO，您自已决定吧。

本来打算写个测评报告的，但是真是太累了，就不写了，简单看下结果吧：

VPN连接的PING值

丢包

CPU

内存

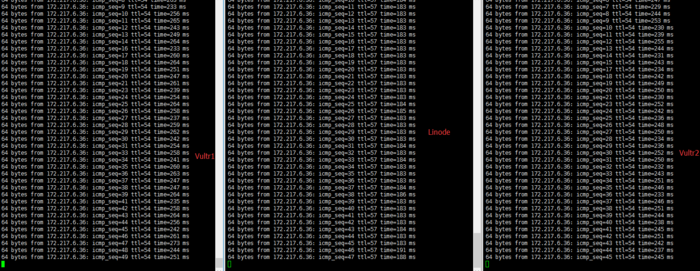

 服务器Ping值

总结：

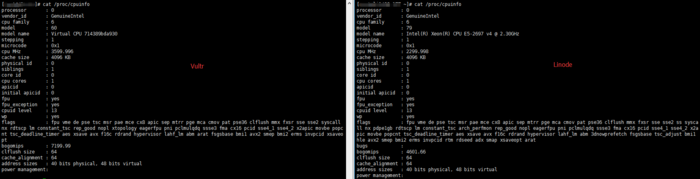

Linode稳定的让人感动，CPU、内存、硬盘、流量都比较满意，Vultr有一定的波动，而且硬件配置也比Linode弱不少

但是价格的差异是放在那儿的,Linode10要刀/月，而Vultr只需要5刀/月，然而Linode这个配置可以干的事情很多，更何况他的稳定性真是没得说。至于DigitalOcean嘛，听说它不限制流量。看自已的需求选择吧。

----------------------------------2017-01-25补充----------------------------------

连上服务器后，Ping域名很慢，但是Ping IP地址速度就快多了，觉得可能是DNS上的问题，经测试，把网卡的DNS改为208.67.222.222和208.67.220.220就好多了。

--------------------------------2017-01-25补充结束--------------------------------

----------------------------------2017-02-19新发现----------------------------------

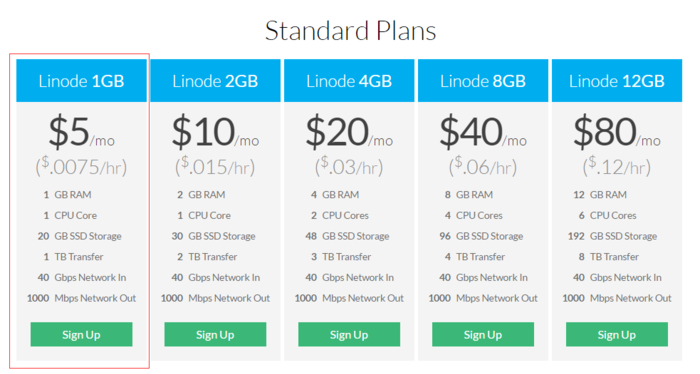

Linode有5刀的方案了。。。

 ----------------------------------2017-07-28更新----------------------------------

宝贝女儿也想***，这一个帐户明显不够用了，所以还是要找如何能多人共享方法，经过一阵折腾，终于找到方法了。

1. 在 /etc/ppp/chap-secrets 中添加第二个用户，格式为：  " username " l2tpd " password " *

2. 执行 openssl passwd -1 " password " 得到一串MD5加密的字符串，如：  $1$5NwpneO7$YD82DhVJxCQpQ4zahB1N01

3. 复制这一段字符串到 /etc/ipsec.d/passwd 中，新行如下：  username: $1$5NwpneO7$YD82DhVJxCQpQ4zahB1N01 :xauth -psk ，红色是手工添加的。

4. systemctl restart ipsec xl2tpd

5. 再有问题就自求多福吧^_^
